Pokoknya masalah perlistrikan..
1. Jika 2C dari arus bermuatan melalui sebuah beda potensial 8V, berapa energi yang dibutuhkannya?
Jawab : Q = 2C , V = 8V
Energi, W = QV = 2C x 8V = 16 J
2. Sebuah lampu digambarkan mempunyai kuat arus 0,25 A pada saat dihubungkan dengan sumber 240V. Coba hitung berapa hambatan di lampu tsb!
Jawab : I = 0,25A, V= 240V
R = V/I = 240V/0,25A = 960 Ohm
3. Hitung arus listrik yang mengalir melalui resistor 5 Ohm ketika beda potensial yang dipakai 2V.
Jawab : R = 5 ohm, V = 2V
I = V/R = 2V/ 5 ohm = 0,4 A
4. The diameter of the copper wire used in a circuit is 2.0 mm. If the resistivity for copper is 1.7 x 10-8 Ωm, what is the resistance for 50 cm of this wire ?
Solution :
5. Pada frekuensi 100 hz reaktansi dari kapasitor adalah 4000 Ohm dan reaktansi sebuah induktor adalah 1000 ohm. Kalaulah kapasitor dan induktor ini dipasang pada satu rangkaian,ceritanya akan terjadi resonansi . Coba kalian cari frekuensi resonansinya ?
Jawab :
6.Perhatikan rangkaian berikut ya guys..berapa besar tegangan pada kapasitornya?
7. Berapa perbandingan tegangan pada
resistor,induktor, dan kapasitor pada soal 6 ?
A. 9 : 13 : 4
B. 4 : 13 : 9
C. 4 : 9 : 13
D. 13 : 4 : 9
E. 13 : 9 : 4
Jawab :
VR = I.R = 10.13 = 130 volt
VL = I. XL = 10.9 = 90 volt
VC = I. XC = 10.4 = 40 volt
Maka
VR : VL : VC = 130 : 90 : 40
VR : VL : VC = 13 : 9 : 4
Jawabnya E ya guys..
8. Berapa pergeseran fase pada soal diatas ?

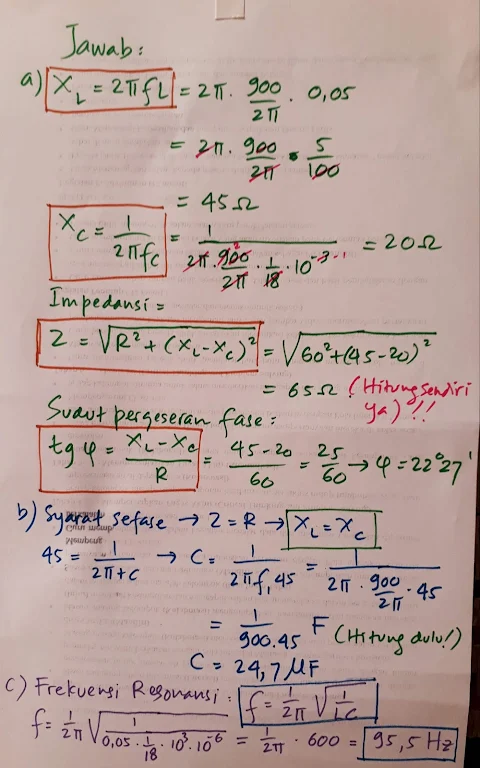

9.Sebuah rangkaian terdiri dari hambatan R = 60 ohm
,kumparan L dengan induktansi diri 0,05 henry dan kapasitor C dengan kapasitas 1/18 x 103 μF disusun seri lalu dihubungkan dengan tegangan AC yang frekuensi angulernya 900 rad/s , ternyata kuat arusnya 2A.
a. Hitung sudut pergeseran fase rangkaian itu !
b. Supaya tegangan dan arus pada rangkaian tadi sefase, berapa besar kapasitor pengganti?
c. Pada frekuensi berapa rangkaian ini beresonansi ?
10.Dua kawat sejajar panjangnya masing-masing l1 dan l2 berjarak 25 cm satu dengan yang lain. Kawat l1 berarus 5 A dan l2 berarus 10 A. Besar induksi magnet pada suatu titik yang berjarak 5 cm dari l1 dan 20 cm dari l2, jika kedua arus berlawanan arah adalah...
